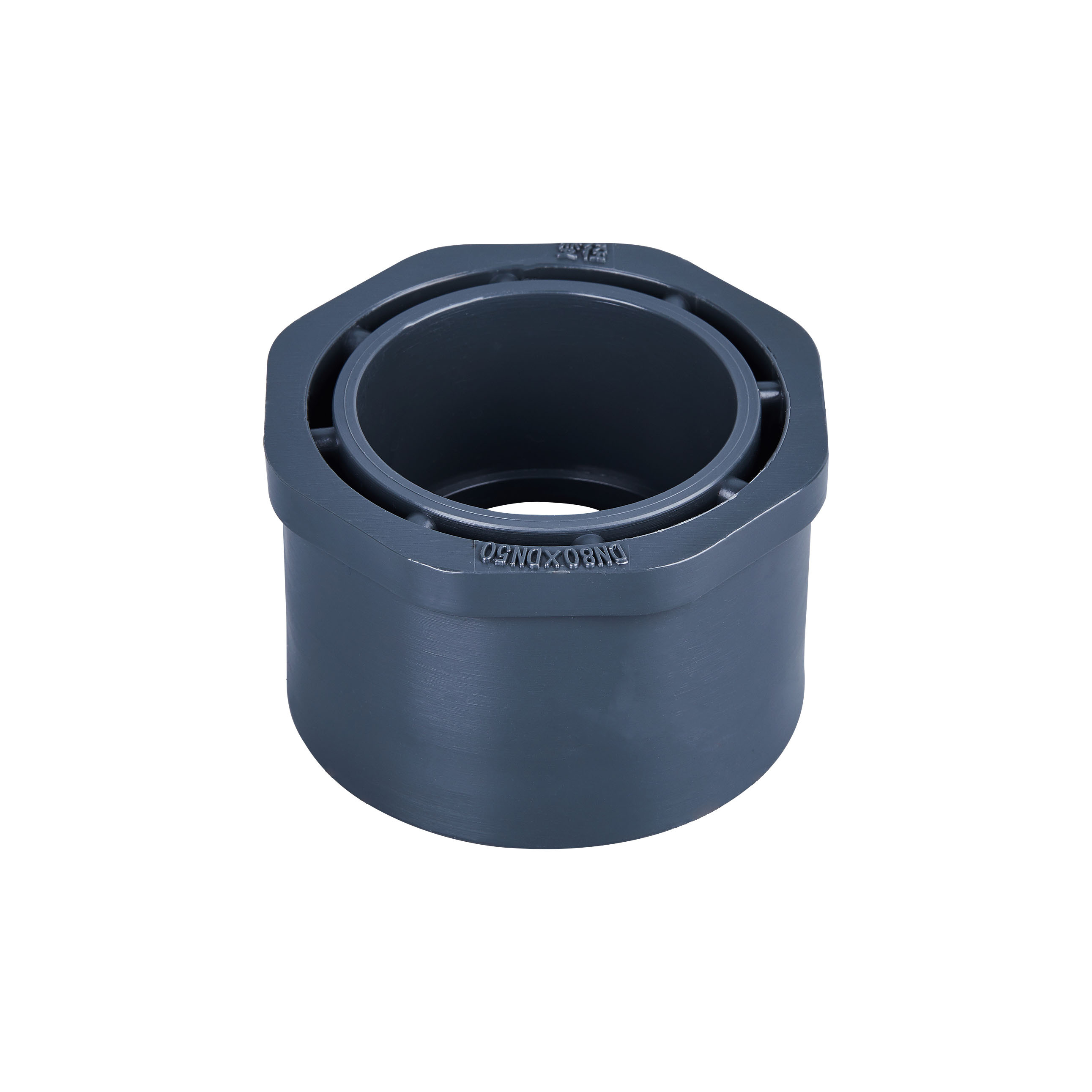

PVC-U 补芯（变径） DN15*20-400*350国标优质定制 PVC-U 变径接头法兰插入衬套 DN15-DN600 塑料管件，用于供水和建筑工程适用行业：化工产地：浙江.宁波品牌名称：KXPV 类型：法兰材质：塑料颜色：深灰色尺寸：DN15*20-400*350 应用：行业包装：纸箱工作压力：1.0-1.6Mpa (10-25bar) 交货时间：7 天较小起订量：1PCS 供应能力：10000 件/月

PVC-U补心（变径）大规格产品参数

公称直径 DN D d1 d2 L1 L2 Z S 150*100 160 110 106 100 86 61 164.5 150*125 160 140 136 100 86 76 164.5 200*150 225 160 155 135 119 86 228.5 250*50 280 63 60 146 128 37.5 285 250*200 280 225 210 146 128 119 285 300*250 315 280 265 178 158 131 324 350*250 355 280 270 199 184 146 355 350*300 355 315 304 199 184 164 355 400*150 400 160 154 221 206 86 400 400*250 400 280 270 221 206 146 400 400*350 400 355 340 221 206 184 400

GET A QUOTE

Description

公称直径 DN	D	d1	d2	L1	L2	Z	S

20*15	25	20	16.5	25	21	16	27.5
25*15	32	20	16.5	27	22	16	35
25*20	32	25	21	27	22	19	35

32*15	40	20	16.5	32	26	16	42.5

32*20	40	25	21	32	26	18	42.5
32*25	40	32	27.5	32.5	26.5	21.5	42.5
40*15	50	20	16.5	39	31	16	54

40*20	50	25	21	39	31	19	54
40*25	50	32	28	39	31	22	54

40*32	50	40	36	39	31	26	54
50*15	63	20	16.5	47	38	16	67
50*20	63	25	21	47	38	19	67
50*25	63	32	28	47	38	22	67
50*32	63	40	36	47	38	26	67

50*40	63	50	46	47	38	31	67
65*25	75	32	28	53	44	22	79
65*32	75	40	36	53	44	26	79

65*40	75	50	46	53	44	31	79
65*50	75	63	58.5	53	44	38	79

80*32	90	40	35.5	61	51	26	93.5

80*40	90	50	46	61	51	31	93.5

80*50	90	63	59	61	51	38	93.5
80*65	90	75	70	61	51	43.5	93.5
100*32	110	40	35.5	72.5	60.5	31	113.5
100*40	110	50	46	73	61	31	113.5
100*50	110	63	59	73	61	38	113.5

100*65	110	75	71	73	61	44	113.5
100*80	110	90	84	73	61	49	113.5
125*50	140	63	60	88	76	38	144
125*80	140	90	85	88	76	56	144
125*100	140	110	105	88	76	61	144
150*50	160	63	60	100	86	38	165
