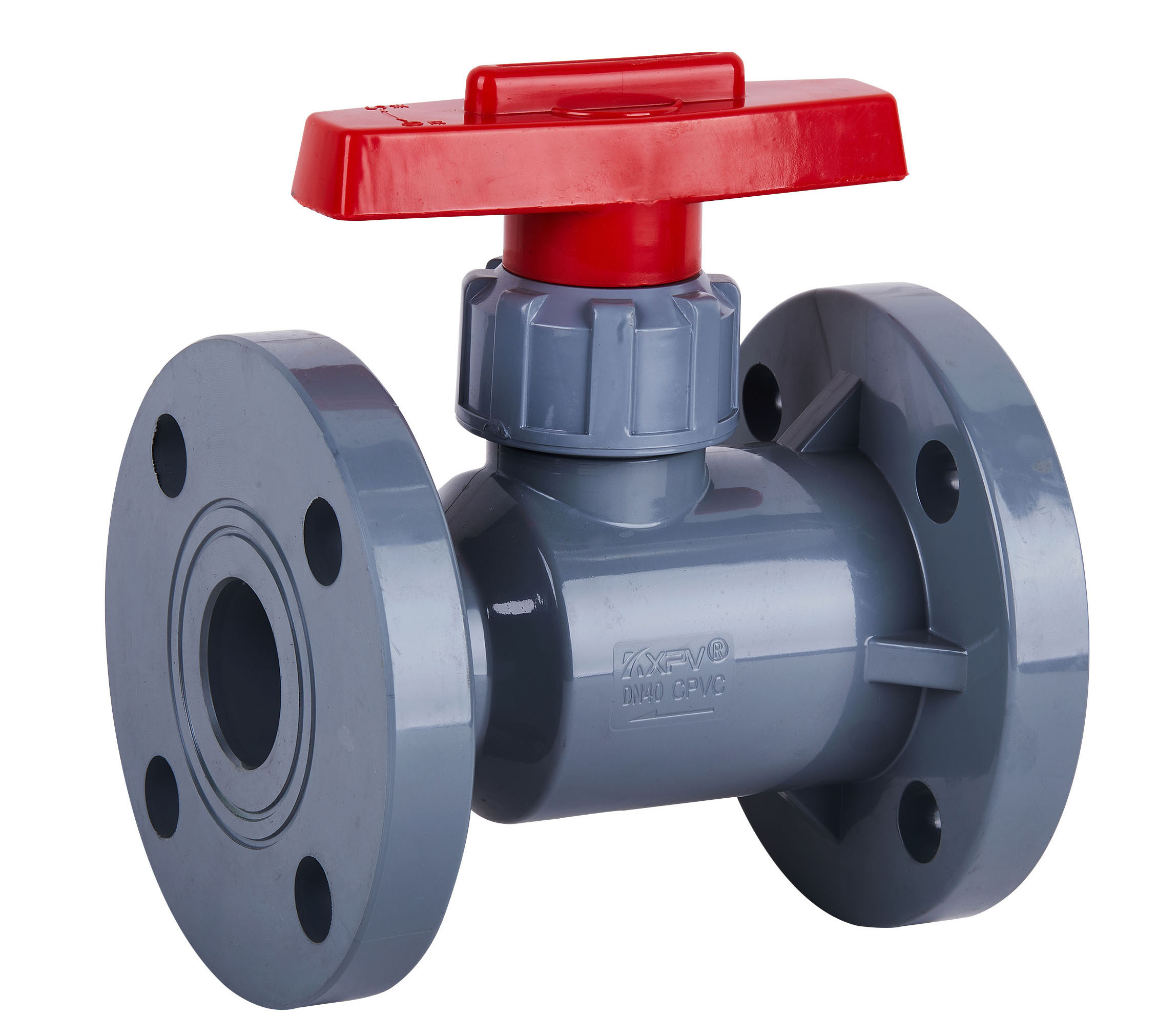

| 公称直径 DN(mm) |
D | d | L | b | n-φ | ||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | |||||||||||||||||
| 15(1/2") | 95 | 95 | 65 | 70 | 120 | 15 | 4-15 | 4-φ15 | |||||||||||||||||
| 20(3/4") | 105 | 100 | 100 | 75 | 75 | 69.9 | 120 | 16 | 4-φ15 | 4-φ15 | 4-16 | ||||||||||||||
| 25(1") | 120 | 125 | 110 | 85 | 90 | 79.4 | 130 | 16 | 4-φ15 | 4-φ19 | 4-φ16 | ||||||||||||||
| 32(11/4") | 135 | 135 | 115 | 100 | 100 | 88.9 | 145 | 18 | 4-Φ18 | 4-Φ19 | 4-16 | ||||||||||||||
| 40(11/2") | 145 | 140 | 125 | 110 | 105 | 98.4 | 168 | 20 | 4-p18 | 4φ19 | 4-φ16 | ||||||||||||||
| 50(2") | 160 | 155 | 150 | 125 | 120 | 120.7 | 180 | 20 | 4-φ19 | 4-φ19 | 4-18 | ||||||||||||||
| 65(21/2") | 180 | 175 | 180 | 145 | 140 | 139.7 | 225 | 22 | 4-19 | 4-Φ19 | 4-φ18 | ||||||||||||||
| 80(3") | 195 | 185 | 190 | 160 | 150 | 152.4 | 255 | 25 | 8-φ18.5 | 8-19 | 4-φ18 | ||||||||||||||
| 100(4") | 229 | 210 | 229 | 180 | 175 | 190.5 | 280 | 25 | 8-Φ18.5X20 | 8-Φ19 | 8-Φ18.5X20 | ||||||||||||||
| 125(5") | 254 | 250 | 254 | 210 | 210 | 215.9 | 350 | 30 | 8-Φ18.5X20 | 8-Φ23 | 8-φ22 | ||||||||||||||
| 150(6") | 280 | 280 | 280 | 240 | 240 | 241.3 | 400 | 30 | 8-Φ24X27 | 8-Φ24X27 | 8-Φ24X27 | ||||||||||||||
| 200(8") | 335 | 330 | 335 | 295 | 290 | 298.5 | 400 | 35 | 8-Φ23 | 12-Φ23 | 8-Φ22 | ||||||||||||||
| 250(10") | 400 | 400 | 400 | 350 | 355 | 362 | 450 | 38 | 12-φ23X26 | 12-φ25 | 12-φ26 | ||||||||||||||
| 300(12") | 440 | 440 | 400 | 400 | 450 | 38 | 12-Φ23 | 16-Φ25 | |||||||||||||||||
