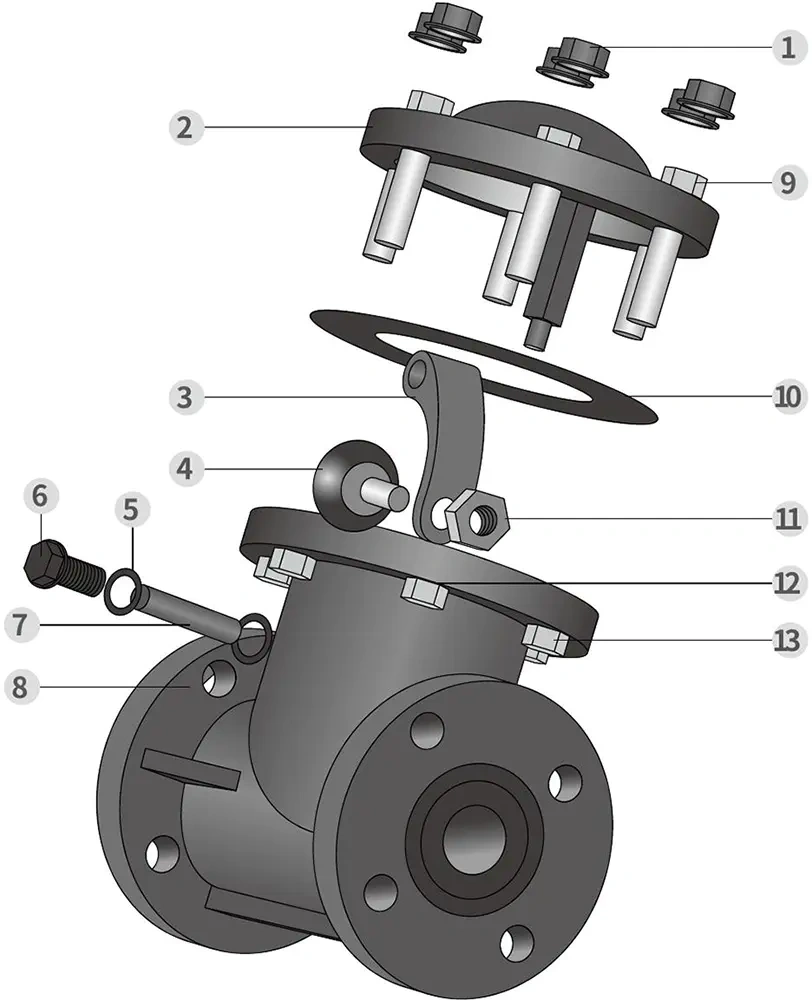

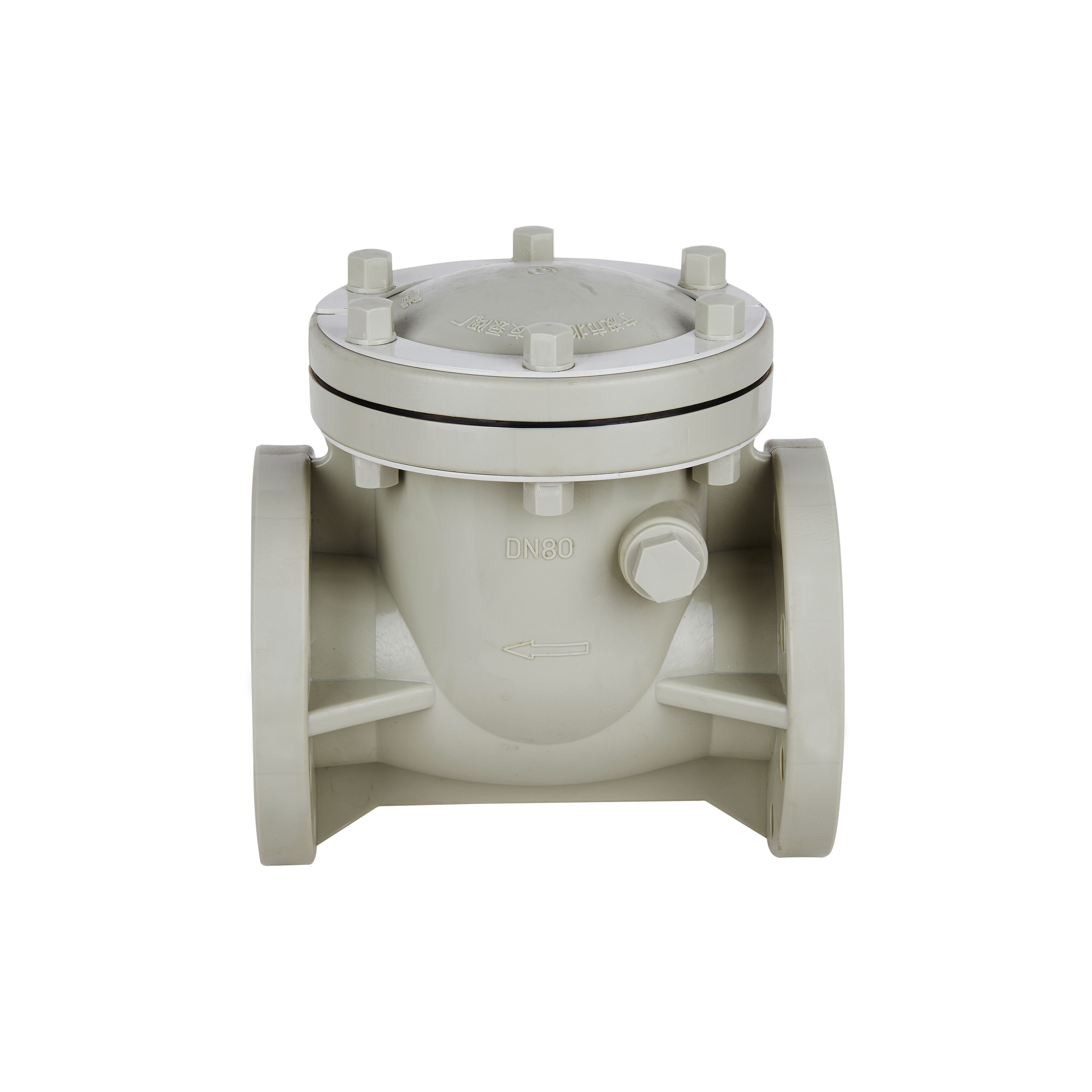

| 公称直径 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 115 | 65 | 70 | 160 | 18 | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 115 | 75 | 75 | 69.9 | 160 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115 | 85 | 90 | 79.4 | 160 | 18 | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 145 | 100 | 100 | 170 | 20 | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 110 | 105 | 98.4 | 170 | 20 | 4-18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 125 | 120 | 120.7 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 145 | 140 | 139.7 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 160 | 150 | 152.4 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 230 | 180 | 175 | 190.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250 | 210 | 210 | 215.9 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 240 | 240 | 241.3 | 400 | 30 | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340 | 295 | 290 | 298.5 | 500 | 30 | 8-P22 | 12-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390 | 350 | 355 | 362 | 575 | 38 | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445 | 400 | 400 | 575 | 38 | 12-p22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||
